电火花是一种加工工艺，主要是利用具有特定几何形状的放电电极(EDM 电极)在金属(导电)部件上烧灼出电极的几何形状。 电火花加工工艺常用于冲裁模和铸模的生产。

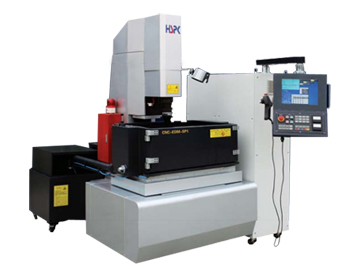

SPHP系列超精密镜面电火花机床主要技术规格
|
项目 |
单位 |
HP35 |
HP45 |
||
|
工作台尺寸(长*宽) |
mm |
600*400 |
600*400 |
650*450 |
800*500 |
|
X,Y,Z轴行程 |
mm |
300*210*270 |
350*250*270 |
400*300*270 |
500*400*350 |
|
电机重量 |
kg |
25 |
50 |
50 |
100 |
|
工件重量 |
kg |
420 |
400 |
400 |
800 |
|
工作台面至电极板的最小/距离 |
mm |
295/565 |
330/600 |
350/620 |
368/718 |
|
机床重量(不含数控电源) |
kg |
2000 |
2200 |
2200 |
4000 |
|
总输入功率 |
KVA |
13 |
13 |
13 |
15 |
电火花 专用HD谐波减速机FR-20-100-2-GR利用火花放电时产生的腐蚀现象对材料进行尺寸加工的方法，叫电火花加工。 电火花加工是在较低的电压范围内，在液体介质中的火花放电。 电火花加工主要由机械厂完成。
电火花是一种自激放电，其特点如下: 火花放电的两个电极间在放电前具较高的电压，当两电极接近时，其间介质被击穿后，随即发生火花放电。伴随击穿过程，两电极间的电阻急剧变小，两极之间的电压也随之急剧变低。火花通道必须在维持暂短的时间(通常为10-7-10-3s)后及时熄灭，才可保持火花放电的"冷极"特性(即通道能量转换的热能来不及传至电极纵深)，使通道能量作用于极小范围。通道能量的作用，可使电极局部被腐蚀。
电火花属于不接触加工
工具电极和工件之间并不直接接触，而是有一个火花放电间隙，这个间隙一般是在0.05~0.3mm之间，有时可能达到0.5mm甚至更大，间隙中充满工作液，加工时通过高压脉冲放电，对工件进行放电腐蚀。
可以"以柔克刚"
由于电火花加工直接利用电能和热能来去除金属材料，与工件材料的强度和硬度等关系不大，因此可以用软的工具电极加工硬的工件，实现"以柔克刚"。
可以加工任何难加工的金属材料和导电材料
由于加工中材料的去除是靠放电时的电、热作用实现的，材料的可加工性主要取决于材料的导电性及热学特性，如熔点、沸点、比热容、导热系数、电阻率等，而几乎与其力学性能(硬度、强度等)无关。这样可以突破传统切削加工对刀具的限制，可以实现用软的工具加工硬、韧的工件甚至可以加工聚晶金刚行、立方氮化硼一类的超硬材料。
可以加工形状复杂的表面
由于可以简单地将工具电极的形状复制到工件上，因此特别适用于复杂表面形状工件的加工，如复杂型腔模具加工等。特别是数控技术的采用，使得用简单的电极加工复杂形状零件成为现实。
可以加工特殊要求的零件
可以加工薄壁、弹性、低刚度、微细小孔、异形小孔、深小孔等有特殊要求的零件，也可以在模具上加工细小文字。由于加工中工具电极和工件不直接接触，没有机械加工的切削力，因此适宜加工低刚度工件及微细加工。
一. 加工 准备
电火花 专用HD谐波减速机FR-20-100-2-GR1. 所有工件加工时X¸Y都以基准角置数，当镶件单独加工时，Z0一般置于镶件底面，配入模架中加工时，Z0一般置于模架面，顶部余量加工前由CNC操作员手动推平。
2. 电极加工X¸Y一般应为四面分中，底部置Z0，且每个电极必需加工出基准位平台和基准角。电极加工完以后必需即时打上相应的电极号码。
3. 开粗时尽量选用较大的飞刀，提高工作效率，并且选择适当切削深度, 根据机床要求一般应为0.6~1.0mm，步距一般为55~75%D, (D为刀具直径)。
4.半精铣之前，应充分清角，保证切削时余量均匀，保护刀具和提高工作效率。
二.加工余量和火花间隙。
1. 零件开粗时余量一般应不小于0.5mm，半精加工余量介于0.15-0.25mm之间，精加工时分型面一定要精铣到数，料位面一定要刀路均匀，擦穿位¸小碰穿位留0.05~0.1mm余量。
2. 电极火花位，暴工一般为0.7~1.0mm，粗工一般为0.3-0.5mm，精工一般为0.1-0.15mm。
