节能球磨机 专用HD执行元件CSD-50-100-2UH适用于粉磨各种矿石及其它物料，被广泛用于选矿，建材及化工等行业，可分为干式和湿式两种磨矿方式。根据排矿方式不同，可分格子型和溢流型两种。
节能球磨机用途和使用范围:
节能球磨机 专用HD执行元件CSD-50-100-2UH节能球磨机是物料被破碎之后，再进行粉碎的关键设备。它广泛应用于水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。

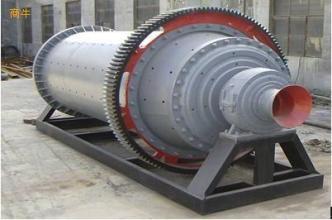

本节能球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型节能球磨机。物料由进料装置经入料中空轴螺旋均匀地进入
磨机仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
结构特点
节能球磨机 专用HD执行元件CSD-50-100-2UH节能球磨机由给料部、出料部、回转部、传动部(减速机，小传动齿轮，电机，电控)等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠结构。
球磨机节能所体现出来的八大方面。
1、球磨机启动电流低起动时间短起动灵活。正常工作电流下降20%-30%达到了节电的目的;
2、比普通型球磨机大幅度的降低原电机的功率减小装机容量提升工作效率减小无功损耗;
3、充分利用富余电机容量和改进衬板结构可提升产量5%-7%;
4、该球磨机改滑动轴承为滚动轴承不但承载能力大使用寿命长较滑动轴承寿命可提升5以上;
5、减小球磨机主轴承的维修量改善卫生环境没有油渍污染现象;
6、球磨机采用甘油润滑系列减掉稀油站设施及电动机动力减小节油量在80%-90%;
7、球磨机主轴承正常使用年限8-13年;
8、减小球磨机因滑动轴承升温过高的停机和因主轴承烧瓦引起的停机减产问题。
|
规格型号 |
筒体转速 |
装球量 |
进料粒度(mm) |
出料粒度(mm) |
产量(t/h) |
电动机率(kw) |
机重(t) |
|
GZM900X2100 |
36-38 |
1.5 |
≤25 |
0.075-0.8 |
0.5-1.3 |
18.5 |
4.9 |
|
GZM1200X2800 |
36 |
3.5 |
≤25 |
0.075-0.8 |
1.2-3.7 |
37 |
12.5 |
|
GZM1500X3500 |
29.7 |
7.5 |
≤25 |
0.075-0.8 |
3.3-8.8 |
75 |
16.5 |
|
GZM1830X3600 |
25.4 |
13 |
≤25 |
0.075-0.8 |
4-8 |
130 |
30 |
|
GZM2100X3600 |
23.7 |
18 |
≤25 |
0.075-0.8 |
4.5-33 |
180 |
37 |
|
GZM2400X3000 |
21 |
23 |
≤25 |
0.075-0.8 |
7-50 |
245 |
54 |
|
GZM2700X3600 |
20.7 |
40 |
≤25 |
0.075-0.8 |
12-75 |
400 |
86 |
对球磨机的维护和检修是一项经常性的工作，维修工作的好坏直接影响球磨机的运转率和使用寿命，那么在使用过程中如何正确的维护和检修，下面给予介绍:
所有润滑油在磨机投入连续运转一个月时应全部放出，彻底清洗，更换新油。以后结合中修约每6个月换油一次。
各润滑点润滑情况和油面高度至少每4小时检查一次。
磨机运转时，主轴承润滑油的温升不超过55℃。
磨机正常运转时，传动轴承和减速机的温升不超过55℃，不超过60℃。
大、小齿轮传动平稳，无异常噪音。必要时应及时调整间隙。
球磨机运转平稳，无强烈震动。
电机电流应无异常波动。
各连接紧固件无松动，结合面无漏油、五漏税水、无漏矿现象。
钢球依磨损情况及时添加。
如果发现不正常情况应立即停磨检修。
磨机衬板被磨损70%或有 70mm长的裂纹时应更换。
衬板螺栓有损坏造成衬板松动时应更换。
主轴承严重磨损时应更换。
格子式球磨机的篦子板磨损到不能再焊补时应更换。
大齿轮齿轮面磨损到一定程度后可翻面继续使用。
小齿轮严重磨损应更换。
进出料螺旋磨损时应及时焊补，磨损至无法焊补时应更换。
地脚螺栓松动或损坏应及时修复。对球磨机的维修时一项经常性的工作，维修工作的好坏直接影响球磨机的运转率和使用寿命。
为了及时发现缺陷病消除隐患，以保证其磨机正常运转，除了日常的维护外，还需要定期停磨，(建议每月一次)对重要部件 如中空轴、主轴承、筒体、减速机、大小齿轮等作认真检查，作详细记录。按照缺陷情况分轻重缓急作适当处理和安排中修及大修计划。
